Jak podłączyć żyrandol 3-żarówkowy? Bezpieczny poradnik krok po kroku

Podłączenie żyrandola na trzy żarówki może wydawać się skomplikowane, zwłaszcza jeśli robisz to po raz pierwszy. Jednak z odpowiednim przygotowaniem i wiedzą, jest to zadanie, któremu możesz sprostać samodzielnie. W tym przewodniku przeprowadzimy Cię przez cały proces, od podstawowych zasad bezpieczeństwa po szczegółowe instrukcje montażu. Pamiętaj, że praca z instalacją elektryczną wymaga precyzji i rozwagi, ale dzięki naszym wskazówkom z pewnością poradzisz sobie z tym wyzwaniem.

Zanim zaczniesz: Klucz do bezpiecznego montażu oświetlenia

Jakich narzędzi potrzebujesz, by praca poszła sprawnie i bez niespodzianek?

Aby montaż żyrandola przebiegł sprawnie i przede wszystkim bezpiecznie, kluczowe jest posiadanie odpowiednich narzędzi. Nie chodzi tylko o ułatwienie sobie pracy, ale o zapewnienie, że wszystkie połączenia będą solidne, a Ty będziesz czuć się pewnie na każdym etapie instalacji. Dobrze przygotowany zestaw narzędzi to podstawa, która pozwoli uniknąć niepotrzebnych komplikacji i frustracji.

• Próbnik napięcia: To absolutnie najważniejsze narzędzie. Pozwala ono sprawdzić, czy w przewodach, z którymi będziesz pracować, rzeczywiście nie ma napięcia. Nigdy nie ufaj tylko wyłącznikowi zawsze używaj próbnika!
• Śrubokręty (płaski i krzyżakowy): Będą potrzebne do odkręcania i przykręcania śrub w kostkach elektrycznych, mocowaniach żyrandola czy włącznikach. Upewnij się, że masz odpowiednie rozmiary do posiadanych śrub.
• Ściągacz do izolacji: Narzędzie to służy do precyzyjnego usuwania izolacji z końcówek przewodów elektrycznych, odsłaniając miedziany drut. Dzięki niemu połączenia są czyste i pewne.
• Kostka elektryczna lub szybkozłączki: To elementy służące do łączenia przewodów. Kostki elektryczne są tradycyjnym rozwiązaniem, podczas gdy szybkozłączki oferują szybszy i często prostszy montaż.
• Wiertarka (opcjonalnie): Jeśli Twój żyrandol montuje się na haku, a w suficie go nie ma, będziesz potrzebować wiertarki do jego zamocowania.

Krok numer jeden, którego nie wolno pominąć: Jak prawidłowo wyłączyć zasilanie i upewnić się, że prąd nie płynie?

Bezpieczeństwo jest priorytetem numer jeden. Praca z instalacją elektryczną bez odpowiednich zabezpieczeń może prowadzić do poważnych wypadków. Dlatego pierwszym i najważniejszym krokiem przed jakimkolwiek działaniem jest całkowite odcięcie zasilania w obwodzie, w którym będziesz pracować.

Udaj się do skrzynki rozdzielczej i zlokalizuj bezpiecznik odpowiadający za oświetlenie w pomieszczeniu, w którym montujesz żyrandol. Przełącz go w pozycję "wyłączony". Jeśli nie masz pewności, który bezpiecznik jest właściwy, możesz wyłączyć główny bezpiecznik, ale pamiętaj, że odetnie to zasilanie w całym domu. W przypadku wątpliwości, lepiej jest wyłączyć wszystkie bezpieczniki, aby mieć absolutną pewność.

Po wyłączeniu bezpiecznika, kluczowe jest potwierdzenie braku napięcia. Użyj próbnika napięcia, dotykając końcówką do każdego z przewodów wystających z sufitu. Jeśli próbnik nie świeci i nie wydaje żadnego dźwięku, oznacza to, że zasilanie zostało bezpiecznie odłączone. Nigdy nie pomijaj tego kroku! Napięcie 230V jest niebezpieczne i może spowodować poważne obrażenia lub nawet śmierć. Twoje bezpieczeństwo jest najważniejsze.

Tajemnica kolorowych kabli: Jak rozszyfrować przewody w suficie i żyrandolu?

Przewody z sufitu: Co oznaczają kolory brązowy, niebieski i żółto-zielony w polskiej instalacji?

Zrozumienie kolorystyki przewodów elektrycznych w polskiej instalacji to podstawa prawidłowego podłączenia. Dzięki temu wiesz, z jakim typem przewodu masz do czynienia i jaką funkcję pełni on w obwodzie. Standardowe oznaczenia, zgodne z normą PN-HD 308 S2: 2007, pomagają uniknąć błędów i zapewniają bezpieczeństwo.

• Przewód fazowy (L): Zazwyczaj ma kolor brązowy, czarny lub szary. Jest to przewód, który doprowadza napięcie 230V z sieci do urządzenia. To właśnie na nim występuje potencjał elektryczny.
• Przewód neutralny (N): Ma kolor niebieski. Jest to drugi przewód niezbędny do zamknięcia obwodu elektrycznego. W normalnych warunkach pracy nie powinien być pod napięciem, ale zawsze należy go traktować z ostrożnością.
• Przewód ochronny (PE): Ma charakterystyczny kolor żółto-zielony. Jego główną funkcją jest ochrona przed porażeniem prądem. W przypadku awarii, gdy metalowa obudowa urządzenia znajdzie się pod napięciem, przewód ten odprowadza prąd do ziemi, chroniąc użytkownika. W starszych instalacjach elektrycznych przewód ochronny może być nieobecny. Czasami w instalacjach można spotkać również 4 przewody, gdzie występują dwa przewody fazowe (np. L1 i L2), co jest wykorzystywane przy włącznikach podwójnych.

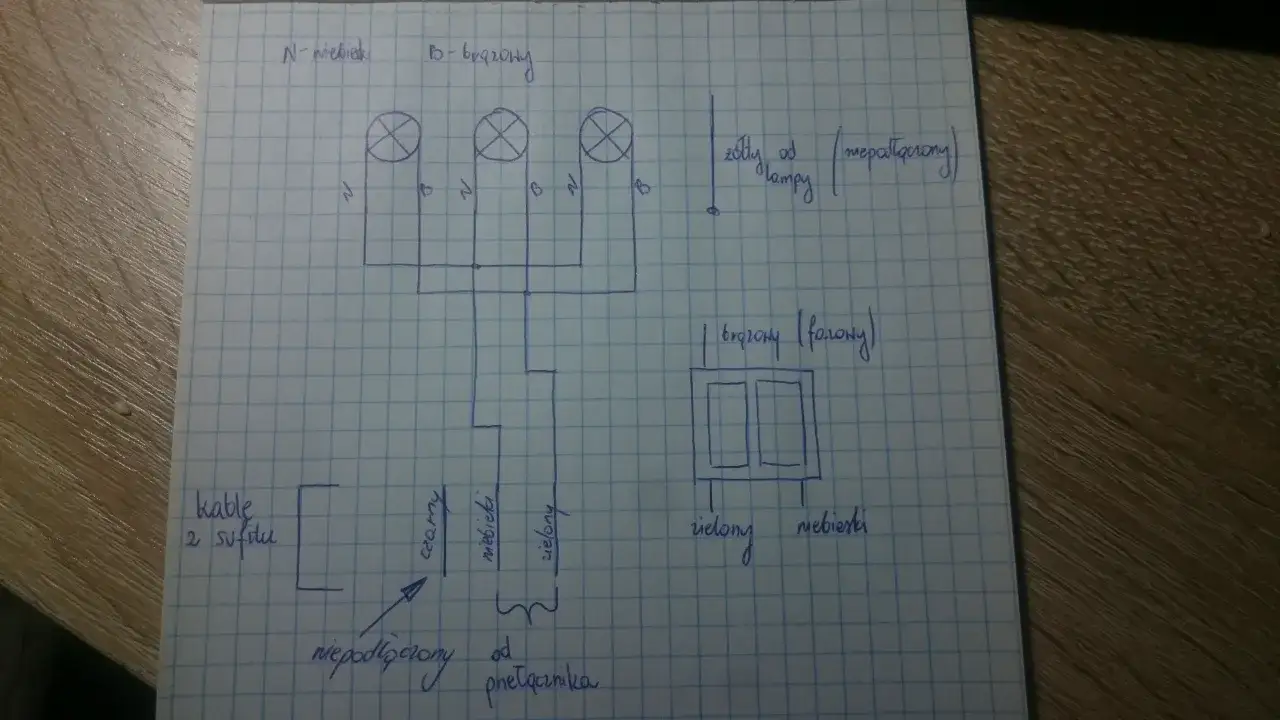

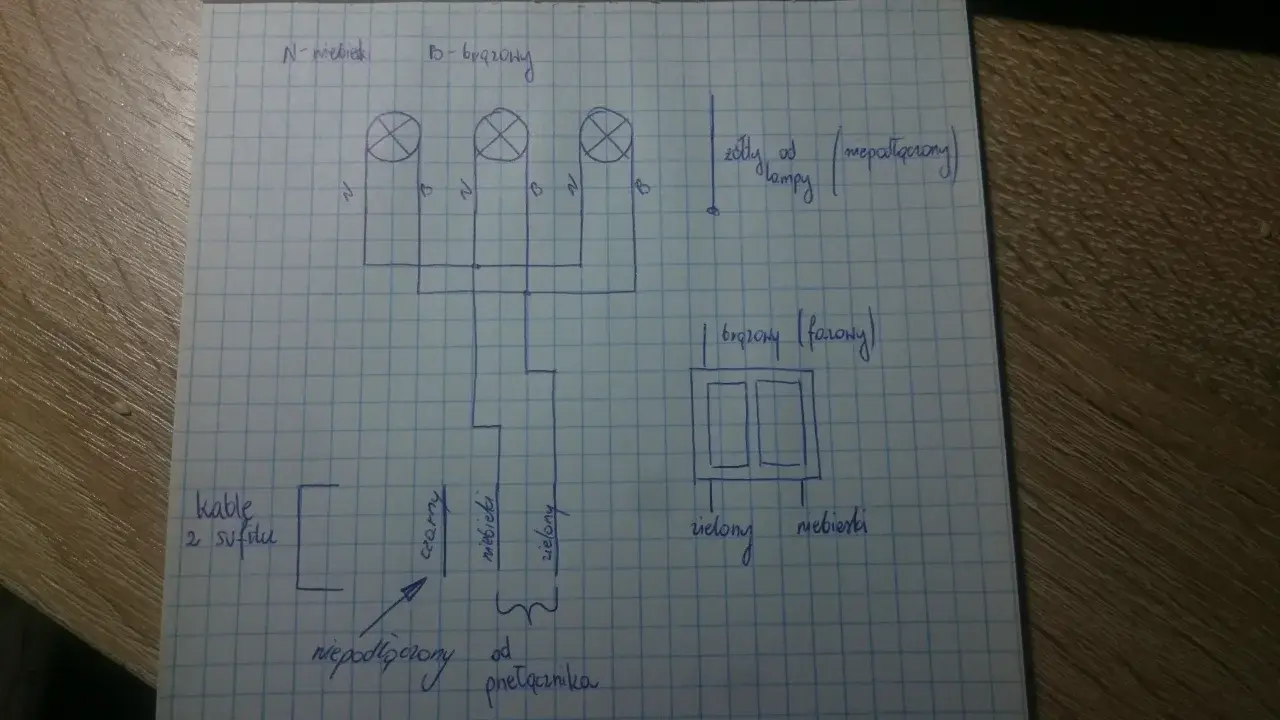

Przewody w żyrandolu: Dlaczego jest ich więcej niż w suficie i jak je poprawnie pogrupować?

Żyrandol na trzy żarówki zazwyczaj wyposażony jest w więcej przewodów niż standardowe trzy wychodzące z sufitu. Wynika to z konieczności zapewnienia niezależnego podłączenia dla każdej żarówki lub grupy żarówek, zwłaszcza jeśli planujesz użyć włącznika podwójnego. Zrozumienie tej różnicy jest kluczowe dla poprawnego montażu.

W typowym żyrandolu na trzy żarówki możesz spotkać się z następującym układem przewodów: trzy osobne przewody fazowe (po jednym dla każdej żarówki), jeden wspólny przewód neutralny oraz jeden przewód ochronny (jeśli żyrandol ma metalową obudowę). Czasami przewody fazowe mogą być już fabrycznie pogrupowane, jeśli producent przewidział konkretny schemat podłączenia. Twoim zadaniem jest teraz pogrupowanie tych przewodów w taki sposób, aby pasowały do instalacji w Twoim suficie i do wybranego przez Ciebie włącznika.

Zazwyczaj oznacza to połączenie wszystkich przewodów neutralnych z żyrandola w jedną grupę i przygotowanie ich do podłączenia do przewodu neutralnego (N) z sufitu. Podobnie, jeśli chcesz, aby wszystkie żarówki zapalały się jednocześnie, połącz wszystkie przewody fazowe z żyrandola w jedną grupę. Jeśli jednak planujesz sterować żarówkami w grupach za pomocą włącznika podwójnego, będziesz musiał podzielić przewody fazowe na dwie osobne grupy, zgodnie z planowanym schematem.

Podłączanie krok po kroku: Dwa najczęstsze scenariusze w polskich domach

Scenariusz A (włącznik pojedynczy): Jak podłączyć żyrandol, aby wszystkie 3 żarówki zapalały się jednocześnie?

Ten scenariusz jest najprostszy i dotyczy sytuacji, gdy z sufitu wychodzą trzy przewody (fazowy L, neutralny N i ochronny PE), a Ty posiadasz standardowy włącznik pojedynczy. W tej konfiguracji wszystkie trzy żarówki w żyrandolu będą zapalać się i gasnąć razem po naciśnięciu klawisza włącznika.

1. Przygotuj przewody żyrandola: Zidentyfikuj wszystkie przewody fazowe wychodzące z żyrandola (zazwyczaj trzy, po jednym dla każdej żarówki). Połącz je wszystkie razem, używając kostki elektrycznej lub szybkozłączek. Zidentyfikuj również przewód neutralny (zazwyczaj niebieski) i ochronny (żółto-zielony), jeśli występuje.
2. Połącz z przewodami z sufitu:
   • Grupę przewodów fazowych z żyrandola podłącz do przewodu fazowego (L) wychodzącego z sufitu (zazwyczaj brązowego, czarnego lub szarego).
   • Przewód neutralny (N) z żyrandola podłącz do przewodu neutralnego (N) wychodzącego z sufitu (zazwyczaj niebieskiego).
   • Przewód ochronny (PE) z żyrandola podłącz do przewodu ochronnego (PE) wychodzącego z sufitu (żółto-zielony). Jeśli żyrandol ma metalową obudowę, upewnij się, że jest ona podłączona do przewodu ochronnego.
3. Zabezpiecz połączenia: Upewnij się, że wszystkie połączenia są solidne i dobrze zaizolowane. Jeśli używasz kostki elektrycznej, dokręć śrubki. Jeśli używasz szybkozłączek, sprawdź, czy przewody są dobrze w nich osadzone.

Scenariusz B (włącznik podwójny): Jak podzielić żarówki na grupy (1+2) i sterować nimi niezależnie?

Ten scenariusz jest nieco bardziej zaawansowany i pozwala na większą elastyczność w sterowaniu oświetleniem. Wymaga on instalacji z sufitem, z którego wychodzą cztery przewody: dwa przewody fazowe (L1, L2), przewód neutralny (N) i przewód ochronny (PE). Umożliwia to podłączenie żyrandola do włącznika podwójnego, czyli tzw. włącznika świecznikowego.

1. Przygotuj przewody żyrandola: Zidentyfikuj przewody fazowe dla każdej z trzech żarówek. Następnie zdecyduj, jak chcesz je podzielić na grupy. Najczęstszy podział to jedna żarówka w jednej grupie i dwie żarówki w drugiej. Pogrupuj przewody fazowe zgodnie z tym podziałem. Zidentyfikuj również przewód neutralny i ochronny.
2. Połącz z przewodami z sufitu:
   • Przewody fazowe pierwszej grupy (np. od jednej żarówki) podłącz do pierwszego przewodu fazowego wychodzącego z sufitu (np. L1 często brązowy).
   • Przewody fazowe drugiej grupy (np. od dwóch pozostałych żarówek) podłącz do drugiego przewodu fazowego wychodzącego z sufitu (np. L2 często czarny).
   • Wszystkie przewody neutralne (N) z żyrandola połącz razem i podłącz do przewodu neutralnego (N) wychodzącego z sufitu (zazwyczaj niebieski).
   • Przewód ochronny (PE) z żyrandola podłącz do przewodu ochronnego (PE) wychodzącego z sufitu (żółto-zielony).
3. Zabezpiecz połączenia: Podobnie jak w poprzednim scenariuszu, upewnij się, że wszystkie połączenia są pewne i dobrze zaizolowane.

W przypadku starszych instalacji, gdzie z sufitu wychodzą tylko dwa przewody (L i N) i brakuje przewodu ochronnego (PE), podłączenie jest prostsze. W takiej sytuacji należy połączyć grupę przewodów fazowych z żyrandola z przewodem fazowym (L) z sufitu, a grupę przewodów neutralnych z żyrandola z przewodem neutralnym (N) z sufitu. Pamiętaj jednak, że w takim przypadku żyrandol nie będzie posiadał ochrony przeciwporażeniowej.

Ostatnia prosta: Montaż, testowanie i rozwiązywanie problemów

Jak prawidłowo zamocować żyrandol do sufitu i bezpiecznie sprawdzić, czy wszystko działa?

Po udanym podłączeniu przewodów elektrycznych, czas na fizyczne zamocowanie żyrandola do sufitu. Upewnij się, że mocowanie jest solidne i stabilne, aby żyrandol nie spadł. W zależności od konstrukcji żyrandola i sufitu, może to być tradycyjny hak sufitowy lub specjalna listwa montażowa dołączona do zestawu. Po zamocowaniu żyrandola, upewnij się, że wszystkie przewody są schowane w puszce montażowej lub odpowiednio zaizolowane i zabezpieczone przed przypadkowym dotknięciem.

Zanim ponownie włączysz zasilanie, jeszcze raz sprawdź wszystkie połączenia elektryczne. Upewnij się, że żadne odsłonięte przewody nie stykają się ze sobą ani z metalowymi elementami. Gdy wszystko jest gotowe, udaj się do skrzynki rozdzielczej i włącz bezpiecznik, który wcześniej wyłączyłeś. Teraz możesz przetestować działanie żyrandola. Włącz włącznik i sprawdź, czy wszystkie żarówki świecą zgodnie z oczekiwaniami. Jeśli używasz włącznika podwójnego, przetestuj każdą grupę żarówek osobno.

Przeczytaj również: Trendy malarskie na 2026: jakie farby do wnętrz będą najmodniejsze w nowym roku?

Żyrandol nie świeci? Oto 3 najczęstsze błędy i sposoby, jak je szybko naprawić

Nawet przy starannym wykonaniu, czasami po podłączeniu żyrandola pojawiają się problemy. Nie martw się, najczęściej są one łatwe do rozwiązania. Pamiętaj jednak, aby przed jakąkolwiek ingerencją ponownie wyłączyć zasilanie!

1. Brak zasilania żyrandol w ogóle nie świeci:
   • Sprawdź bezpiecznik: Upewnij się, że bezpiecznik w skrzynce rozdzielczej jest włączony. Czasami mogło dojść do jego przypadkowego wyłączenia.
   • Sprawdź połączenia w kostce: Otwórz puszkę montażową i sprawdź, czy wszystkie przewody są prawidłowo i mocno osadzone w kostce elektrycznej lub szybkozłączkach. Luźne połączenie to bardzo częsta przyczyna braku zasilania.
   • Sprawdź włącznik: W skrajnych przypadkach sam włącznik mógł ulec uszkodzeniu.
2. Błędne podłączenie przewodów np. jedna żarówka świeci, a pozostałe nie, lub świecą nieprawidłowo:
   • Zweryfikuj schemat podłączenia: Wróć do instrukcji i dokładnie sprawdź, czy przewody fazowe i neutralne zostały podłączone zgodnie z wybranym scenariuszem (pojedynczy lub podwójny włącznik). Czasami łatwo o pomyłkę i zamianę przewodów.
   • Sprawdź podział na grupy (włącznik podwójny): Jeśli używasz włącznika podwójnego, upewnij się, że przewody fazowe zostały poprawnie rozdzielone na dwie grupy i podłączone do odpowiednich przewodów fazowych z sufitu.
   • Brak podłączenia przewodu ochronnego (PE): Chociaż nie powoduje to braku świecenia, brak podłączenia przewodu ochronnego do metalowej obudowy żyrandola stanowi ryzyko. Sprawdź jego połączenie.
3. Uszkodzona żarówka lub oprawka:
   • Sprawdź żarówki: Jeśli tylko jedna lub dwie żarówki nie świecą, mimo prawidłowego podłączenia, najprawdopodobniej są one uszkodzone. Spróbuj je wymienić na nowe.
   • Sprawdź oprawkę: W rzadkich przypadkach problemem może być uszkodzona oprawka żarówki. Sprawdź, czy styki w oprawce są czyste i nieuszkodzone.
