Jak zabezpieczyć kable na zewnątrz? Poradnik krok po kroku

Zabezpieczenie kabli na zewnątrz to nie fanaberia, a absolutna podstawa każdej instalacji elektrycznej, która ma służyć poza budynkiem. Ignorowanie tego aspektu to prosta droga do problemów, które mogą mieć bardzo poważne konsekwencje. Jako doświadczony instalator, wielokrotnie widziałem, jak lekceważenie tych zasad prowadzi do awarii, a co gorsza do zagrożeń dla życia i zdrowia. W tym artykule przeprowadzę Cię przez wszystkie kluczowe etapy, od wyboru odpowiednich materiałów po metody montażu, abyś mógł mieć pewność, że Twoja zewnętrzna instalacja elektryczna jest bezpieczna i niezawodna przez lata.

Dlaczego solidne zabezpieczenie kabli na zewnątrz to absolutna konieczność

Wielu z nas myśli o instalacji elektrycznej głównie w kontekście wnętrza domu. Jednak przewody biegnące na zewnątrz narażone są na znacznie więcej czynników, które mogą wpłynąć na ich stan techniczny i bezpieczeństwo użytkowania. Zaniedbanie tego etapu to jak budowanie domu na piasku prędzej czy później coś pójdzie nie tak.

Główne zagrożenia dla przewodów zewnętrznych: od wody po promienie UV

Przewody elektryczne na zewnątrz muszą stawić czoła prawdziwej armii wrogów. Pierwszym i chyba najbardziej oczywistym jest wilgoć. Deszcz, rosa, a nawet wysoka wilgotność powietrza mogą przenikać przez uszkodzoną izolację, prowadząc do korozji, zwarć, a nawet porażenia prądem. Kolejnym poważnym zagrożeniem jest promieniowanie UV. Słońce, choć przyjemne, dla wielu materiałów izolacyjnych jest zabójcze powoduje ich kruszenie, pękanie i utratę elastyczności. Nie można zapomnieć o skrajnych temperaturach zarówno mrozy, jak i upały mogą negatywnie wpływać na właściwości kabli. Do tego dochodzą uszkodzenia mechaniczne, na przykład podczas prac ogrodowych, przekopywania czy przypadkowego uderzenia. Na koniec, nie zapominajmy o gryzoniach, które potrafią przegryźć się przez izolację, tworząc niebezpieczne sytuacje. Każdy z tych czynników, działając samodzielnie lub w połączeniu z innymi, może doprowadzić do przedwczesnego zużycia kabla i awarii instalacji.

Bezpieczeństwo przede wszystkim: jak uniknąć porażenia prądem i pożaru?

Niewłaściwie zabezpieczony kabel to potencjalna bomba zegarowa. Uszkodzona izolacja, zwłaszcza w kontakcie z wilgocią, stwarza realne ryzyko porażenia prądem. Dotyczy to nie tylko osób bezpośrednio dotykających uszkodzonego miejsca, ale także tych, którzy znajdą się w pobliżu, gdy prąd zacznie płynąć przez ziemię. Co gorsza, zwarcia spowodowane przenikaniem wilgoci lub uszkodzeniami mechanicznymi mogą prowadzić do pożaru, zwłaszcza jeśli instalacja nie jest odpowiednio zabezpieczona bezpiecznikami. Pamiętajmy, że bezpieczeństwo instalacji elektrycznej to przede wszystkim bezpieczeństwo ludzi i ich mienia. Dlatego tak ważne jest, aby nie oszczędzać na zabezpieczeniach.

Długowieczność instalacji – inwestycja, która się opłaca

Prawidłowe zabezpieczenie kabli na zewnątrz to nie tylko kwestia bezpieczeństwa, ale także ekonomii. Dobrze wykonana i odpowiednio zabezpieczona instalacja posłuży nam przez wiele lat bez konieczności kosztownych napraw czy wymian. Inwestycja w wysokiej jakości materiały i staranne wykonanie zwróci się wielokrotnie, minimalizując ryzyko nieprzewidzianych wydatków i zapewniając niezawodne działanie oświetlenia ogrodowego, systemów nawadniania czy innych urządzeń zasilanych z zewnętrznych punktów poboru prądu. To po prostu mądre podejście do budowania trwałej i funkcjonalnej infrastruktury wokół domu.

Kable w ziemi – czyli jak bezpiecznie i estetycznie doprowadzić prąd do ogrodu

Prowadzenie kabli pod ziemią to moim zdaniem jedna z najlepszych metod zabezpieczenia instalacji elektrycznej na zewnątrz. Jest nie tylko bardzo bezpieczna, ale także estetyczna, ponieważ nie psuje wyglądu ogrodu plątaniną widocznych przewodów. Jednak aby ta metoda była skuteczna, trzeba przestrzegać kilku kluczowych zasad.

Krok 1: Wybór właściwego kabla – czym różni się kabel ziemny YKY od zwykłego?

Pierwszym i fundamentalnym krokiem jest wybór odpowiedniego kabla. Absolutnie nie wolno używać zwykłych kabli przeznaczonych do użytku wewnętrznego na zewnątrz, a już na pewno nie do układania w ziemi. Do takich zastosowań służą specjalne kable ziemne, takie jak popularny YKY. Czym się różnią? Przede wszystkim mają znacznie grubszą i bardziej wytrzymałą izolację, która jest odporna na wilgoć, nacisk gruntu i uszkodzenia mechaniczne. Zazwyczaj posiadają również dodatkową osłonę, która chroni je przed gryzoniami. Wybierając kabel, zawsze upewnij się, że jest przeznaczony do układania w gruncie to klucz do jego długowieczności i bezpieczeństwa.

Krok 2: Planowanie trasy i przygotowanie wykopu – o czym musisz pamiętać?

Zanim zaczniesz kopać, musisz dokładnie zaplanować trasę, którą poprowadzi kabel. Kluczowe jest, aby unikać miejsc, gdzie mogą przebiegać inne instalacje wodociągowe, gazowe, kanalizacyjne czy telekomunikacyjne. Zazwyczaj warto sprawdzić mapy infrastruktury podziemnej lub skonsultować się z odpowiednimi służbami. Po wyznaczeniu trasy należy wykopać rów. Jego szerokość powinna być wystarczająca, aby swobodnie ułożyć kabel i zasypać go piaskiem, zazwyczaj jest to około 30-40 cm. Ważne jest, aby dno wykopu było równe i wolne od ostrych kamieni czy korzeni, które mogłyby uszkodzić kabel.

Na jakiej głębokości zakopać kable? Zgodność z polskimi normami (70 cm vs 50 cm)

Głębokość zakopania kabla ma kluczowe znaczenie dla jego bezpieczeństwa. Zgodnie z polskimi normami, w tym normą N-SEP-E-004, kable układane w terenie zielonym powinny znajdować się na głębokości co najmniej 70 cm. Jest to wystarczająca głębokość, aby chronić je przed przypadkowym uszkodzeniem podczas prac ogrodniczych, takich jak przekopywanie czy sadzenie roślin. Natomiast w miejscach, gdzie ruch pieszy jest większy, na przykład pod chodnikami czy podjazdami, zalecana głębokość to 50 cm. Zawsze warto jednak zachować pewien margines bezpieczeństwa i, jeśli to możliwe, zakopać kabel nieco głębiej.

Podsypka piaskowa i folia ostrzegawcza – dwa elementy, których nie można pominąć

Po ułożeniu kabla w wykopie nie można go od razu zasypać ziemią. Niezbędne są dwa dodatkowe elementy ochronne. Pierwszym jest podsypka piaskowa. Na dno wykopu, na grubości około 10 cm, należy wysypać czysty piasek, który stanowi miękką warstwę amortyzującą. Kabel układa się na tej warstwie, a następnie przysypuje kolejnymi 10 cm piasku. Piasek chroni kabel przed naciskiem nierówności gruntu i ostrych kamieni. Drugim, równie ważnym elementem jest folia ostrzegawcza. Jest to specjalna taśma lub folia, zazwyczaj w jaskrawym kolorze (często niebieskim), która układana jest około 25-35 cm nad kablem. Jej zadaniem jest wyraźne oznaczenie miejsca przebiegu instalacji elektrycznej, co stanowi ostrzeżenie dla osób wykonujących przyszłe prace ziemne. To prosty, ale niezwykle ważny element zwiększający bezpieczeństwo.

Montaż przewodów na elewacji – kiedy to rozwiązanie ma sens i jak je wykonać

Nie zawsze kable muszą biec pod ziemią. W niektórych sytuacjach, na przykład gdy chcemy doprowadzić zasilanie do oświetlenia elewacyjnego, kamer czy punktów poboru prądu na tarasie, montaż na ścianie budynku może być bardziej praktycznym rozwiązaniem. Ważne jest jednak, aby zrobić to prawidłowo, stosując odpowiednie osłony.

Peszel odporny na UV – najlepszy przyjaciel Twoich kabli na ścianie

Kiedy prowadzimy kable po elewacji, narażone są one przede wszystkim na działanie promieniowania słonecznego. Zwykły, wewnętrzny peszel pod wpływem UV szybko staje się kruchy i zaczyna pękać, odsłaniając kabel i narażając go na wilgoć. Dlatego kluczowe jest użycie peszla odpornego na promieniowanie UV. Takie peszle zazwyczaj mają kolor czarny, ponieważ czarny barwnik zawiera dodatek stabilizatora UV, który chroni tworzywo przed degradacją. Jest to najprostszy i najskuteczniejszy sposób ochrony kabli biegnących po zewnętrznych ścianach budynku.

Jak dobrać peszel? Na co zwrócić uwagę (materiał, średnica, kolor)

Wybierając peszel do zastosowań zewnętrznych, warto zwrócić uwagę na kilka parametrów. Po pierwsze, materiał najczęściej stosuje się peszle wykonane z polietylenu (PE) lub polipropylenu (PP), które są odporne na warunki atmosferyczne. Po drugie, średnica musi być ona dopasowana do grubości prowadzonych kabli, tak aby można było je swobodnie wciągnąć, ale jednocześnie aby peszel nie był zbyt pusty. Zbyt duża średnica może utrudnić montaż i estetykę. Po trzecie, kolor. Jak wspomniałem, czarny peszel jest zazwyczaj najlepszym wyborem ze względu na odporność na UV. Jednak jeśli estetyka elewacji jest priorytetem, dostępne są również peszle w innych kolorach, często z dodatkową warstwą ochronną UV. Warto też rozważyć peszle z atestem, potwierdzającym ich parametry techniczne.

Korytka i listwy maskujące – sposób na dyskretne ukrycie instalacji

Jeśli zależy nam na bardzo estetycznym wykończeniu, zamiast peszli możemy zastosować korytka instalacyjne lub listwy maskujące. Są to specjalne profile, zazwyczaj wykonane z tworzywa sztucznego, które można zamontować na ścianie i w których ukrywa się kable. Ich zaletą jest możliwość dopasowania koloru do elewacji, co sprawia, że instalacja staje się niemal niewidoczna. Korytka zapewniają również dodatkową ochronę mechaniczną dla kabli. Montaż takich systemów wymaga nieco więcej pracy, ale efekt końcowy jest zazwyczaj bardzo zadowalający.

Techniki montażu: jak przymocować osłony do różnych typów elewacji?

Sposób mocowania osłon kablowych zależy od rodzaju elewacji. Do ścian otynkowanych lub betonowych zazwyczaj używa się kołków rozporowych. W przypadku elewacji ocieplonych styropianem, należy użyć specjalnych kołków do styropianu lub zastosować dłuższe kołki, które przejdą przez warstwę ocieplenia i zamocują się w ścianie nośnej. Przy elewacjach drewnianych można stosować wkręty. Niezależnie od typu elewacji, kluczowe jest, aby mocowanie było solidne i trwałe. Osłony nie powinny luźno zwisać, a ich montaż musi zapewnić stabilność całej instalacji przez długie lata. Warto też pamiętać o odpowiednich odstępach między punktami mocowania, aby uniknąć deformacji osłon pod wpływem ciężaru kabli lub zmian temperatury.

Szczelność to podstawa: jak chronić połączenia kabli przed wilgocią

Nawet najlepiej zabezpieczony kabel nie uchroni nas przed problemami, jeśli jego połączenia nie będą odpowiednio zabezpieczone. W warunkach zewnętrznych wilgoć jest największym wrogiem wszelkich połączeń elektrycznych. Dlatego właśnie stosowanie hermetycznych puszek i dławików kablowych jest absolutnie kluczowe.

Puszki hermetyczne – co oznacza stopień ochrony IP44 i dlaczego jest ważny?

Wszelkie miejsca, gdzie kable są łączone lub rozgałęziane, muszą być umieszczone w puszkach hermetycznych. Co to oznacza? Puszka hermetyczna to obudowa, która skutecznie chroni wnętrze przed dostępem ciał stałych i wody. Stopień ochrony IP określa poziom tej ochrony. Najczęściej spotykanym minimum dla instalacji zewnętrznych jest IP44. Pierwsza cyfra (4) oznacza ochronę przed ciałami stałymi o średnicy większej niż 1 mm (czyli przed narzędziami czy przewodami, ale nie przed pyłem). Druga cyfra (4) oznacza ochronę przed bryzgami wody z dowolnego kierunku. W miejscach szczególnie narażonych na zalanie, warto zastosować puszki o wyższym stopniu ochrony, na przykład IP55, IP65 czy nawet IP67. Wybór odpowiedniej puszki to gwarancja bezpieczeństwa i niezawodności połączeń.

Rola dławików kablowych w zapewnieniu stuprocentowej szczelności

Sama puszka hermetyczna to nie wszystko. Przez jej ścianki trzeba wprowadzić kable. I tu właśnie wkraczają do akcji dławiki kablowe. Są to specjalne elementy, które po przejściu przez otwór w puszce i dokręceniu, zaciskają się na kablu, tworząc szczelne przejście. Zapobiegają one przedostawaniu się wilgoci, kurzu i owadów do wnętrza puszki przez otwór kablowy. Dławiki są kluczowe dla zachowania szczelności całej obudowy i ochrony połączeń elektrycznych przed negatywnymi skutkami kontaktu z otoczeniem.

Praktyczny przewodnik po łączeniu przewodów w puszce krok po kroku

Łączenie przewodów w puszce hermetycznej wymaga precyzji i uwagi. Oto podstawowe kroki:

1. Przygotuj kable: Zdejmij odpowiednią długość izolacji z końcówek łączonych przewodów, tak aby odsłonić żyły na długość potrzebną do połączenia (zazwyczaj kilka centymetrów). Upewnij się, że żyły nie są uszkodzone.
2. Wprowadź kable do puszki: Przełóż końcówki kabli przez dławiki kablowe, a następnie przez otwory w puszce. Dokręć dławiki, aby zapewnić szczelność.

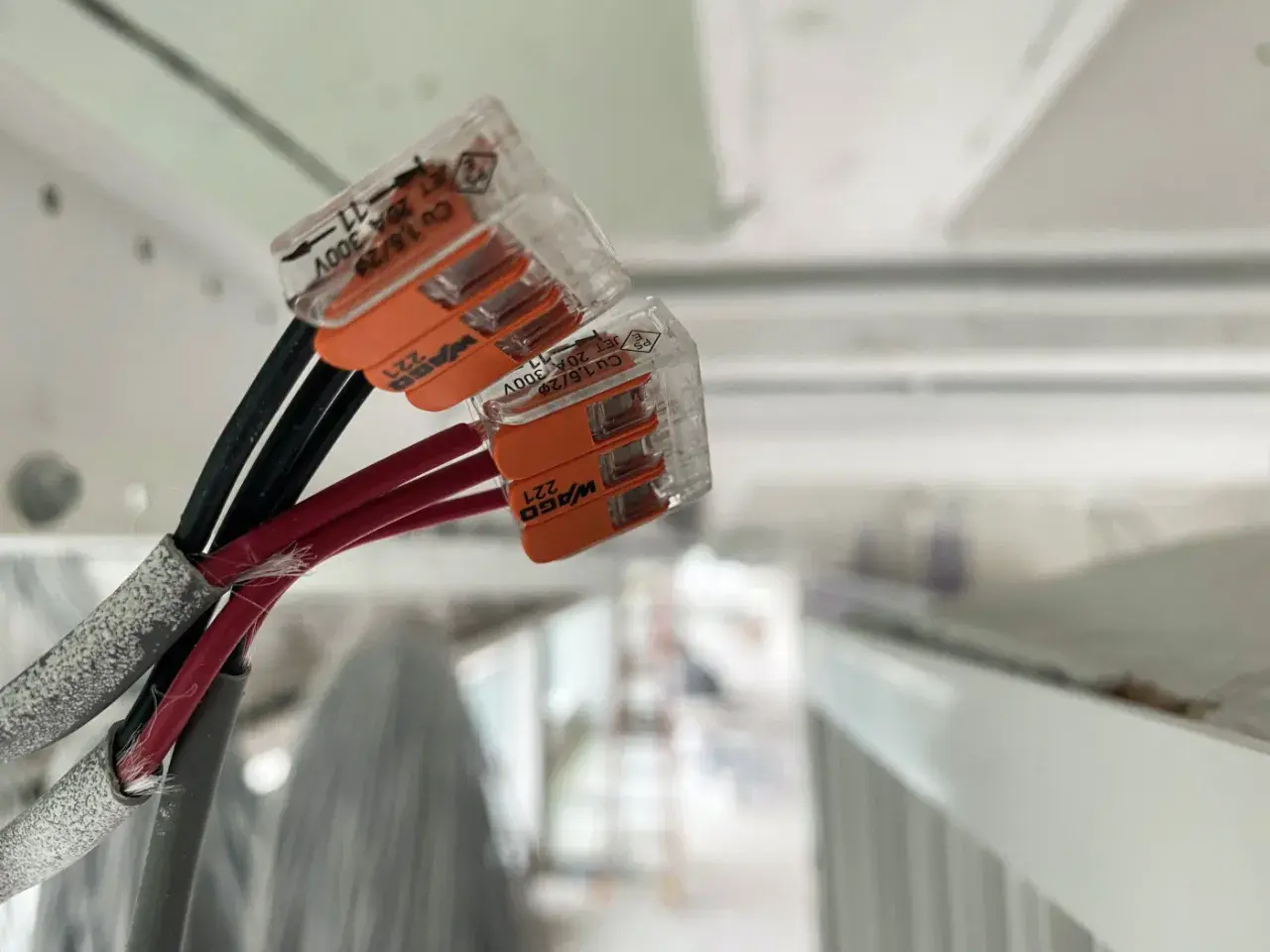

3. Wykonaj połączenie: Użyj odpowiednich złączek (np. kostki śrubowe, złączki WAGO, złączki żelowe) do połączenia żył. Upewnij się, że wszystkie żyły są solidnie połączone i nic nie jest luźne.
4. Umieść połączenia w puszce: Ostrożnie ułóż połączone przewody wewnątrz puszki, tak aby nie były narażone na naprężenia.
5. Zamknij puszkę: Dokładnie zamknij pokrywę puszki, upewniając się, że uszczelka jest na swoim miejscu i pokrywa jest równo osadzona.

Pamiętaj, że nawet najmniejszy błąd na tym etapie może skutkować awarią lub zagrożeniem. Jeśli nie masz pewności, jak to zrobić, lepiej poprosić o pomoc elektryka.

Najczęstsze błędy przy zabezpieczaniu kabli na zewnątrz – sprawdź, czy ich nie popełniasz

W swojej karierze widziałem wiele przykładów, jak można zepsuć nawet najprostszą instalację zewnętrzną. Oto lista najczęstszych błędów, których powinieneś unikać jak ognia:

• Stosowanie zwykłych kabli i peszli wewnętrznych na zewnątrz

  To podstawowy błąd, który niemal gwarantuje szybką degradację izolacji i potencjalne zagrożenie. Kable i peszle przeznaczone do użytku wewnątrz budynków nie są odporne na promieniowanie UV, wilgoć ani zmienne temperatury, co prowadzi do ich szybkiego niszczenia.

• Zbyt płytkie zakopanie przewodów w ogrodzie

  Zgodnie z normami, kable w ziemi powinny być zakopane na odpowiedniej głębokości. Zbyt płytkie ułożenie naraża je na uszkodzenia mechaniczne podczas prac ogrodowych, a także może być niezgodne z przepisami, co może mieć konsekwencje w przypadku kontroli lub wypadku.

• Brak puszek hermetycznych i niedbałe uszczelnienie połączeń

  Nawet najlepsze kable nie ochronią instalacji, jeśli połączenia pozostaną odsłonięte na działanie wilgoci. Brak hermetycznych puszek i niedbałe uszczelnienie dławików to prosta droga do zwarć, korozji i awarii.

• Ignorowanie uszkodzeń mechanicznych izolacji podczas montażu

  Nawet drobne zadrapanie czy przetarcie izolacji kabla podczas montażu może z czasem doprowadzić do poważnych problemów. Zawsze dokładnie sprawdzaj stan izolacji i w razie wątpliwości wymień uszkodzony fragment kabla.

Podsumowanie: Złote zasady bezpiecznej instalacji zewnętrznej

Zabezpieczanie kabli na zewnątrz to proces, który wymaga uwagi i przestrzegania określonych zasad. Pamiętaj o tych kluczowych punktach, a Twoja instalacja będzie bezpieczna i niezawodna:

Lista kontrolna: 5 pytań, które musisz sobie zadać przed rozpoczęciem pracy

Zanim zabierzesz się do pracy, zadaj sobie te pytania:

1. Czy wybrałem odpowiedni typ kabla do zastosowania zewnętrznego (np. ziemny do gruntu, odporny na UV na elewację)?
2. Czy trasa kabla jest zaplanowana z uwzględnieniem innych instalacji podziemnych i czy głębokość zakopania jest zgodna z normami?
3. Czy wszystkie połączenia kablowe będą wykonane w puszkach hermetycznych o odpowiednim stopniu ochrony IP i czy zastosuję dławiki kablowe?
4. Czy używam materiałów odpornych na promieniowanie UV i warunki atmosferyczne (peszle, osłony)?
5. Czy mam odpowiednie narzędzia i wiedzę, aby wykonać instalację bezpiecznie i zgodnie z zasadami?

Przeczytaj również: Co na elewację zamiast tynku? Odkryj najlepsze alternatywy i ich zalety

Kiedy warto zlecić pracę profesjonalnemu elektrykowi?

Chociaż wiele prac związanych z instalacją elektryczną można wykonać samodzielnie, istnieją sytuacje, w których zdecydowanie lepiej powierzyć je profesjonaliście. Jeśli nie masz doświadczenia w pracy z prądem, nie jesteś pewien, jakie materiały wybrać, lub jeśli instalacja jest skomplikowana (np. wymaga zasilania dużych urządzeń, rozbudowanego oświetlenia ogrodowego), zawsze warto skonsultować się z wykwalifikowanym elektrykiem. Bezpieczeństwo jest najważniejsze, a profesjonalne wykonanie gwarantuje spokój na lata. Pamiętaj, że błędy w instalacji elektrycznej mogą być nie tylko kosztowne, ale przede wszystkim niebezpieczne.
