Zbiornik wyrównawczy CO: Jak działa, jaki wybrać i naprawić?

W każdej instalacji centralnego ogrzewania, niezależnie od jej złożoności, kluczową rolę odgrywa jeden, często niedoceniany element: zbiornik wyrównawczy. Ten artykuł to kompleksowy przewodnik, który wyjaśni, czym jest to urządzenie, dlaczego jest niezbędne dla bezpieczeństwa i efektywności Twojego systemu grzewczego, a także jak prawidłowo dobrać, zamontować i serwisować zbiornik, aby uniknąć kosztownych awarii.

Dlaczego mały zbiornik jest cichym bohaterem Twojej instalacji CO?

Zbiornik wyrównawczy, znany również jako naczynie wzbiorcze, to element, bez którego nowoczesne centralne ogrzewanie nie mogłoby bezpiecznie funkcjonować. Jego podstawowym zadaniem jest zarządzanie zmianami objętości wody w systemie grzewczym, które są nieuniknione podczas cykli ogrzewania i chłodzenia. Bez niego, nawet niewielkie wahania temperatury mogłyby doprowadzić do katastrofalnych skutków. Zrozumienie jego roli jest kluczowe dla każdego właściciela domu, który chce zapewnić sobie ciepło i spokój ducha.

Czym jest zbiornik wyrównawczy i dlaczego bez niego ogrzewanie nie może działać?

Główną funkcją zbiornika wyrównawczego jest kompensowanie zmian objętości wody wynikających z jej podgrzewania. Jak wiemy, podgrzana woda zwiększa swoją objętość przykładowo, podgrzanie wody z 20°C do 90°C zwiększa jej objętość o około 3,4%. W zamkniętym układzie instalacji centralnego ogrzewania, brak miejsca na ten nadmiar objętości skutkowałby gwałtownym i niebezpiecznym wzrostem ciśnienia. Zbiornik wyrównawczy działa jak bufor, przyjmując tę dodatkową objętość i zapobiegając przekroczeniu dopuszczalnych norm ciśnienia. Jest to mechanizm zabezpieczający całą instalację przed przeciążeniem i potencjalnymi uszkodzeniami.

Fizyka w Twojej kotłowni: jak wzrost temperatury wody zagraża rurom i grzejnikom?

Zjawisko rozszerzalności cieplnej jest podstawową zasadą fizyki, która odgrywa kluczową rolę w działaniu instalacji CO. Woda, podgrzewana w kotle, rozszerza się. W zamkniętym obiegu, gdzie nie ma możliwości swobodnego ujścia nadmiaru, ciśnienie rośnie w zastraszającym tempie. Wyobraź sobie zamkniętą butelkę z wodą, którą próbujesz podgrzać efekt może być nieprzewidywalny. W instalacji centralnego ogrzewania, taki niekontrolowany wzrost ciśnienia może prowadzić do poważnych konsekwencji: uszkodzenia spawów rur, pęknięcia delikatniejszych elementów grzejników, a nawet do uszkodzenia samego kotła. W skrajnych przypadkach, może dojść do niebezpiecznego zagotowania wody i powstania pary wodnej, co stwarza realne ryzyko wybuchu. Zbiornik wyrównawczy jest więc nie tylko elementem poprawiającym komfort, ale przede wszystkim kluczowym zabezpieczeniem chroniącym przed tymi zagrożeniami.

Zbiornik otwarty czy zamknięty? Który jest obowiązkowy, a który lepszy dla Ciebie?

Zbiornik otwarty: żelazna zasada bezpieczeństwa przy kotłach na węgiel i drewno

Zbiorniki wyrównawcze otwarte to rozwiązanie, które od lat stosuje się w starszych typach instalacji. Są one obowiązkowe w systemach grzewczych wykorzystujących kotły na paliwa stałe, takie jak węgiel czy drewno, a także w przypadku kominków z płaszczem wodnym. Polskie przepisy bezpieczeństwa jasno wskazują na konieczność ich stosowania w takich instalacjach. Ich główna zaleta polega na tym, że w przypadku zagotowania się wody w kotle, nadmiar pary wodnej może swobodnie ujść do atmosfery przez otwarty zbiornik umieszczony w najwyższym punkcie instalacji. To prosty, ale skuteczny sposób na zapobieżenie niebezpiecznemu wzrostowi ciśnienia. Wadą tego rozwiązania jest jednak większa podatność na korozję oraz potencjalne straty ciepła przez otwartą powierzchnię wody.

Zbiornik przeponowy (zamknięty): standard w nowoczesnych instalacjach z kotłem gazowym

Zbiorniki wyrównawcze zamknięte, nazywane również przeponowymi lub membranowymi, to obecnie standard w większości nowoczesnych instalacji centralnego ogrzewania. Są one powszechnie stosowane w systemach zasilanych kotłami gazowymi, olejowymi, a także w przypadku pomp ciepła. Ich konstrukcja jest bardziej zaawansowana: metalowy zbiornik, w którym znajduje się elastyczna membrana (przepona). Membrana ta dzieli wnętrze zbiornika na dwie komory: wodną i gazową. W części gazowej znajduje się zazwyczaj powietrze lub azot pod ciśnieniem, tworząc tzw. poduszkę gazową. To właśnie ta poduszka przejmuje nadmiar objętości wody w instalacji, skutecznie kompensując zmiany ciśnienia. Zbiorniki przeponowe charakteryzują się mniejszymi stratami ciepła i mniejszą podatnością na korozję w porównaniu do zbiorników otwartych.

Porównanie zalet i wad obu rozwiązań: bezpieczeństwo, wydajność i koszty

Wybór między zbiornikiem otwartym a zamkniętym zależy od typu instalacji, ale warto znać ich kluczowe różnice:

Jak perfekcyjnie dobrać zbiornik wyrównawczy do Twojej instalacji?

Kluczowe parametry: pojemność instalacji, moc kotła i wysokość statyczna

Dobór odpowiedniej pojemności zbiornika wyrównawczego, zwłaszcza typu przeponowego, jest kluczowy dla jego efektywnego działania. Należy wziąć pod uwagę kilka podstawowych parametrów. Po pierwsze, jest to całkowita objętość wody znajdującej się w instalacji centralnego ogrzewania. Im więcej wody, tym większy potencjalny wzrost jej objętości. Po drugie, ważny jest zakres temperatur pracy systemu im większa różnica między temperaturą minimalną a maksymalną, tym większe zmiany objętości wody. Wreszcie, istotne jest ciśnienie statyczne instalacji, które wynika z wysokości słupa wody w najwyższym punkcie systemu. Te czynniki pomagają określić, jak duży "bufor" będzie potrzebny do bezpiecznego skompensowania zmian objętości.

Prosty wzór i praktyczne wskazówki do obliczenia wymaganej pojemności naczynia

Choć dokładne obliczenia mogą wymagać specjalistycznego oprogramowania, istnieje prosta zasada, która pozwala na orientacyjne oszacowanie potrzebnej pojemności zbiornika przeponowego. Przyjmuje się, że pojemność naczynia powinna wynosić co najmniej 4-5% całkowitej objętości wody w układzie. Jak praktycznie oszacować objętość wody? Jeśli nie dysponujesz dokładnymi danymi, możesz posłużyć się pewnymi przybliżeniami. Na przykład, przyjmuje się, że kotły o mocy 10-15 kW mają w instalacji około 40-60 litrów wody, a każdy grzejnik panelowy o długości 1 metra zawiera około 2-3 litry wody. Pamiętaj jednak, że są to tylko szacunki. W przypadku wątpliwości, zawsze warto skonsultować się z doświadczonym instalatorem, który pomoże precyzyjnie dobrać odpowiedni rozmiar zbiornika.

Co to jest ciśnienie wstępne i jak je prawidłowo ustawić przed montażem?

W przypadku zbiorników przeponowych, kluczowym parametrem jest tzw. ciśnienie wstępne, czyli ciśnienie powietrza lub azotu w części gazowej zbiornika. Jest ono ustawiane fabrycznie, ale często wymaga dostosowania do konkretnej instalacji. Ciśnienie wstępne musi być tak dobrane, aby zbiornik mógł efektywnie kompensować zmiany objętości wody w całym zakresie pracy systemu. Ogólna zasada mówi, że ciśnienie wstępne powinno być ustawione na 0,2-0,3 bara poniżej ciśnienia, przy którym instalacja jest napełniona na zimno. Typowe ciśnienie robocze w domowej instalacji CO wynosi zazwyczaj od 1 do 1,5 bara. Prawidłowe ustawienie ciśnienia wstępnego jest absolutnie kluczowe dla efektywności działania zbiornika i jego żywotności. Zbyt niskie ciśnienie może prowadzić do zbyt częstego otwierania zaworu bezpieczeństwa, a zbyt wysokie do niewystarczającej kompensacji objętości wody.

Montaż zbiornika wyrównawczego – kluczowe zasady, o których musisz pamiętać

Gdzie zamontować zbiornik otwarty, a gdzie przeponowy? Najważniejsze zasady lokalizacji

Lokalizacja zbiornika wyrównawczego ma fundamentalne znaczenie dla jego poprawnego działania. W przypadku zbiornika otwartego, zasada jest prosta i niepodważalna: musi on znajdować się w najwyższym punkcie instalacji, zazwyczaj na poddaszu lub na najwyższym piętrze budynku. Zapewnia to swobodny odpływ pary wodnej w przypadku przegrzania systemu. Natomiast zbiorniki przeponowe dają większą elastyczność montażu. Najczęściej umieszcza się je w pobliżu kotła, co ułatwia podłączenie i minimalizuje straty ciśnienia. Ważne jest, aby miejsce montażu zapewniało łatwy dostęp do zaworu serwisowego, który może być potrzebny do kontroli ciśnienia. Zawsze należy również przestrzegać zaleceń producenta dotyczących orientacji montażowej większość zbiorników przeponowych powinna być montowana pionowo, z zaworem powietrznym skierowanym ku górze.

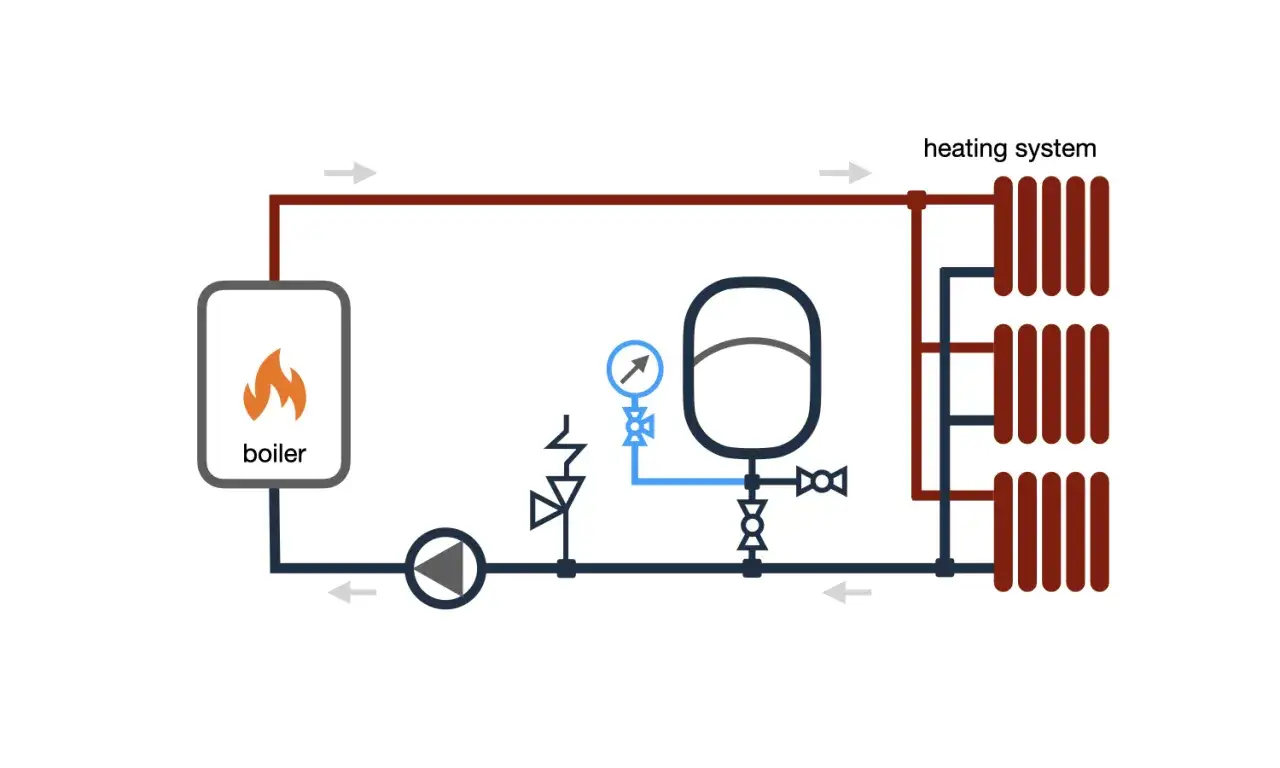

Schemat podłączenia do instalacji CO – najczęstsze błędy i jak ich unikać

Prawidłowe podłączenie zbiornika wyrównawczego do instalacji centralnego ogrzewania jest równie ważne, jak jego właściwy dobór i lokalizacja. Niestety, podczas montażu często popełniane są błędy, które mogą prowadzić do problemów z działaniem systemu. Oto kilka najczęstszych pułapek i wskazówek, jak ich unikać:

1. Błąd 1: Montowanie zaworów odcinających na przewodzie bezpieczeństwa zbiornika otwartego. Nigdy nie należy zamykać drogi ucieczki parze wodnej z otwartego naczynia wzbiorczego.
2. Błąd 2: Niewłaściwe ustawienie ciśnienia wstępnego w zbiorniku przeponowym. Jak już wspominaliśmy, ciśnienie to musi być dostosowane do ciśnienia zimnej instalacji. Zbyt niskie lub zbyt wysokie ciśnienie uniemożliwi prawidłowe działanie zbiornika.
3. Błąd 3: Brak możliwości łatwego dostępu do zaworu serwisowego zbiornika przeponowego. Utrudnia to regularne kontrole i ewentualne dopompowanie powietrza, co jest niezbędne dla utrzymania prawidłowej pracy zbiornika.
4. Błąd 4: Niewłaściwa orientacja montażowa zbiornika przeponowego. Montaż w pozycji innej niż zalecana przez producenta może prowadzić do problemów z pracą membrany i nieprawidłowego działania poduszki gazowej.

Najczęstsze awarie i objawy problemów ze zbiornikiem wyrównawczym

Skaczące ciśnienie na manometrze kotła – pierwszy sygnał alarmowy, którego nie wolno ignorować

Jednym z najbardziej oczywistych i niepokojących objawów problemów ze zbiornikiem wyrównawczym są gwałtowne wahania ciśnienia widoczne na manometrze kotła. Gdy instalacja pracuje, a kocioł podgrzewa wodę, ciśnienie powinno utrzymywać się na stabilnym poziomie. Jeśli jednak zauważysz, że wskazówka manometru gwałtownie rośnie, a następnie opada, jest to silny sygnał, że zbiornik wyrównawczy nie spełnia swojej roli. Oznacza to, że nie jest w stanie skutecznie przejąć nadmiaru objętości wody, co prowadzi do niestabilności ciśnienia w całym systemie. Ignorowanie tego objawu może prowadzić do uszkodzenia kotła i innych elementów instalacji.

Woda kapie z zaworu bezpieczeństwa? To prawdopodobnie wina zbiornika

Kolejnym częstym sygnałem ostrzegawczym jest kapanie lub regularne wyciekanie wody z zaworu bezpieczeństwa. Zawór ten jest ostatnią deską ratunku jego zadaniem jest uwolnienie nadmiaru ciśnienia, gdy przekroczy ono bezpieczny poziom. Jeśli zawór bezpieczeństwa zaczyna działać zbyt często, nawet przy niewielkich wahaniach temperatury, zazwyczaj oznacza to, że zbiornik wyrównawczy nie działa prawidłowo. Nie jest w stanie skompensować zmian objętości wody, zmuszając zawór do interwencji. Najczęstszą przyczyną takiego stanu rzeczy jest utrata ciśnienia wstępnego w zbiorniku przeponowym lub uszkodzenie jego membrany.

Uszkodzona membrana czy brak powietrza? Jak postawić trafną diagnozę?

Diagnozowanie problemów ze zbiornikiem przeponowym może wydawać się skomplikowane, ale istnieje kilka prostych metod, które pomogą ustalić przyczynę awarii. Pierwszym krokiem jest sprawdzenie zaworu powietrznego, zazwyczaj znajdującego się na spodzie zbiornika. Po odkręceniu plastikowej osłony, należy delikatnie nacisnąć na iglicę zaworu. Jeśli po naciśnięciu wydobywa się z niego woda, jest to niemal pewny znak, że membrana jest uszkodzona i wymaga wymiany. Jeśli natomiast wydobywa się tylko powietrze, oznacza to, że membrana jest prawdopodobnie cała, a problemem jest brak ciśnienia wstępnego (czyli zbyt niskie ciśnienie poduszki gazowej). W takim przypadku można spróbować uzupełnić ciśnienie za pomocą pompki.

Serwis i kontrola zbiornika wyrównawczego: proste czynności, które uratują Twój portfel

Jak i kiedy sprawdzać ciśnienie w zbiorniku przeponowym? Instrukcja krok po kroku

Regularne sprawdzanie ciśnienia wstępnego w zbiorniku przeponowym jest kluczowe dla jego prawidłowego działania. Czynność tę należy przeprowadzać na zimnej instalacji, co oznacza, że system grzewczy nie powinien być włączony, a temperatura wody w instalacji powinna być niska. Przed rozpoczęciem sprawdzania, należy również spuścić całe ciśnienie z instalacji, otwierając zawór spustowy. Oto, jak to zrobić krok po kroku:

1. Krok 1: Zlokalizuj zawór powietrzny na zbiorniku wyrównawczym (zazwyczaj pod plastikową osłoną).
2. Krok 2: Odkręć osłonę zaworu i przygotuj manometr do opon (lub specjalny manometr do zbiorników przeponowych).
3. Krok 3: Podłącz manometr do zaworu i odczytaj aktualne ciśnienie w części gazowej zbiornika.
4. Krok 4: Porównaj odczyt z wymaganym ciśnieniem wstępnym (zazwyczaj 0,2-0,3 bara poniżej ciśnienia napełnienia zimnej instalacji).

Przeczytaj również: Ile kosztuje zamek do drzwi? Ceny, które mogą Cię zaskoczyć

Dopuszczanie powietrza – kiedy i jak to zrobić prawidłowo za pomocą zwykłej pompki?

Jeśli po sprawdzeniu okaże się, że ciśnienie wstępne w zbiorniku przeponowym jest zbyt niskie, konieczne jest jego uzupełnienie. Na szczęście, czynność tę można wykonać samodzielnie za pomocą zwykłej pompki samochodowej lub rowerowej, pod warunkiem, że jest ona wyposażona w manometr. Oto instrukcja, jak to zrobić:

1. Krok 1: Upewnij się, że instalacja jest zimna i pozbawiona ciśnienia.
2. Krok 2: Podłącz pompkę do zaworu powietrznego zbiornika wyrównawczego i zacznij stopniowo dopompowywać powietrze, jednocześnie kontrolując wskazania manometru.
3. Krok 3: Dopompuj powietrze do poziomu wymaganego ciśnienia wstępnego, które zostało wcześniej ustalone. Po osiągnięciu właściwego ciśnienia, odłącz pompkę i zakręć osłonę zaworu.
